BROKEN ARROW OVERVIEW



BROKEN ARROW 는 4가지 클리핑 옵션을 제공하는 대단히 유연한 오버드라이브 페달입니다. GAIN CYCLE 로 명칭된 독창적인 게인 조절기능과 제한없는 톤메이킹의 유연성을 제공하는 3 밴드 액티브 EQ 의 현존하는 최고의 오버드라이브 페달입니다. MOSFET 기반의 부스트 서킷이 장착되어 보다 다양한 톤메이킹이 가능합니다.
BROKEN ARROW는 오버드라이브 서킷과 부스트 서킷의 두 부분으로 나누어집니다.

BOOST OVERVIEW



부스트 서킷은 자체 트루 바이패스 루프에 있으며, 드라이브 서킷과 독립적으로 사용될수 있습니다. BROKEN ARROW 의 부스트 서킷은 PRISM 페달의 AMP MOD 와 비슷한 MOSFET 기반의 부스트입니다. BOOST 스위치를 이용해 활성화 시킬수 있습니다.
BROKEN ARROW 부스트의 특징중 하나는, 4가지의 프리셋 저장이 가능한 점입니다. 각 EQ는BROKEN ARROW 의 오버드라이브 서킷이나 페달 보드에 있을수 있는 다른 페달들과의 작용 방식을 위해 약간씩 다르게 작용을 합니다.


Preset 1 – YELLOW LED: Bright Boost. 얇은 사운드를 만들거나 두터운 오버드라이브 사운드 부스팅에 사용
Preset 2 – GREEN LED: Mid Boost. YELLOW 모드 보다는 얇지 않은 사운드이나, 보다 많은 저음과 미드 부스트
Preset 3 – AQUA LED: Tailored Boost. Most people will find this a perfect setting that will complement most any overdrive setting in the BROKEN ARROW.
Preset 4 – BLUE LED: Full Range. No tonal coloring here! Just your guitars natural tone!


부스트의 프리셋을 선택하기위해, 부스트 스위치를 1초이상 누르면 부스트 프로그램 모드로 진입합니다.
부스트 모드에서 BOOST LED 가 깜빡이면 프로그램 모드로의 진입을 나타냅니다.  BOOST 스위치를 빠르게 누르면, 부스트 프리셋이 순환되며, 각각 프리셋 사운드를 확인할수 있습니다. 부스트 프로그램 모드로 진입하면, 부스트 서킷이 활성화 되었다고 가정할수있습니다. 사용을 원하는 부스트 프리셋을 선택하려면, BOOST 스위치를 1초이상 눌러 프로그램 모드에서 빠져나오면 됩니다.


Note : 부스트 프로그래밍 모드가 종료되면, 선택되었던 부스트 프리셋은 내부 EEPROM 에 저장되며, 이 프리셋은 부스트 모드에 기본 세팅값으로 저장되어 집니다.


EASTER EGG! BROKEN ARROW 부스트 서킷 내부에는 Easter Egg 가 존재합니다. 부스트 서킷은 많은 오버드라이브 부스트 서킷에 사용되는MOSFET 트랜 지스터를 기반으로 합니다. 하지만 이 회로에는 단점이 있습니다. 몇몇의 인기있는 MOSFET 부스트 서킷은 부스트 노브를 돌릴때 매우 두드러진 딱딱한 소리를 냅니다. Jackson Audio 는 이 부분을 개선했으며, 부스트 노브를 돌릴때 완벽하게 조용합니다. 하지만 이분에 대한 유일한 단점은 최대 게인 설정시 약 5% 정도의 게인양을 잃는 것입니다. 그렇지만 대부분의 연주자들에게 이부분은 문제가 되지 않을것입니다.

단순하게 다른점을 듣고싶다면, 내장된 점퍼를 이용하여 100% 게인의 MOSFET 부스트로 변경할수 있습니다.

STND BOOST –BROKEN ARROW 의 MOSFET 부스트, 같은 톤이며 잡음이 없음.

ALT BOOST –수정된 MOSFET 부스트, 같은 톤, 약간 많은 게인, 노브 돌릴때 소리가남.

OVERDRIVE OVERVIEW



BROKEN ARROW의 오버드라이브 서킷은 TS-808 과같은 디자인의 소프트 클리핑 오버드라이브 서킷입니다. TS-808과 BROKEN ARROW의 차이점은, BROKEN ARROW 에는 “mid-hump” 가 설정되어있지 않고, 모든 컨트롤이 12시방향일 경우, 톤이 비교정 플랫한 점입니다. BROKEN ARROW 가 3 액티브 EQ 를 제공하는것은 감안하면, 미들 노브로 미들레인지의 부스팅이 가능하기때문에, 불필요한 미드 부스트는 필요하지 않게됩니다.


BROKEN ARROW의 오버드라이브는 완벽하게 새로운 사용방식과 조절을 제공합니다. 4개의 클리핑 다이오드 프리셋과 “ GAIN CYCLE” 기능은BROKEN ARROW 를 다른 오버드라이브 페달과 차별이되는 자연스러운 오버드라이브 사운드를 만들어 줍니다.

CLIPPING DIODE PRESETS



BROKEN ARROW 는 톤 변화와 오버드라이브의 느낌을 바꾸는 4가지 다른 클리핑 다이오드를 제공합니다.

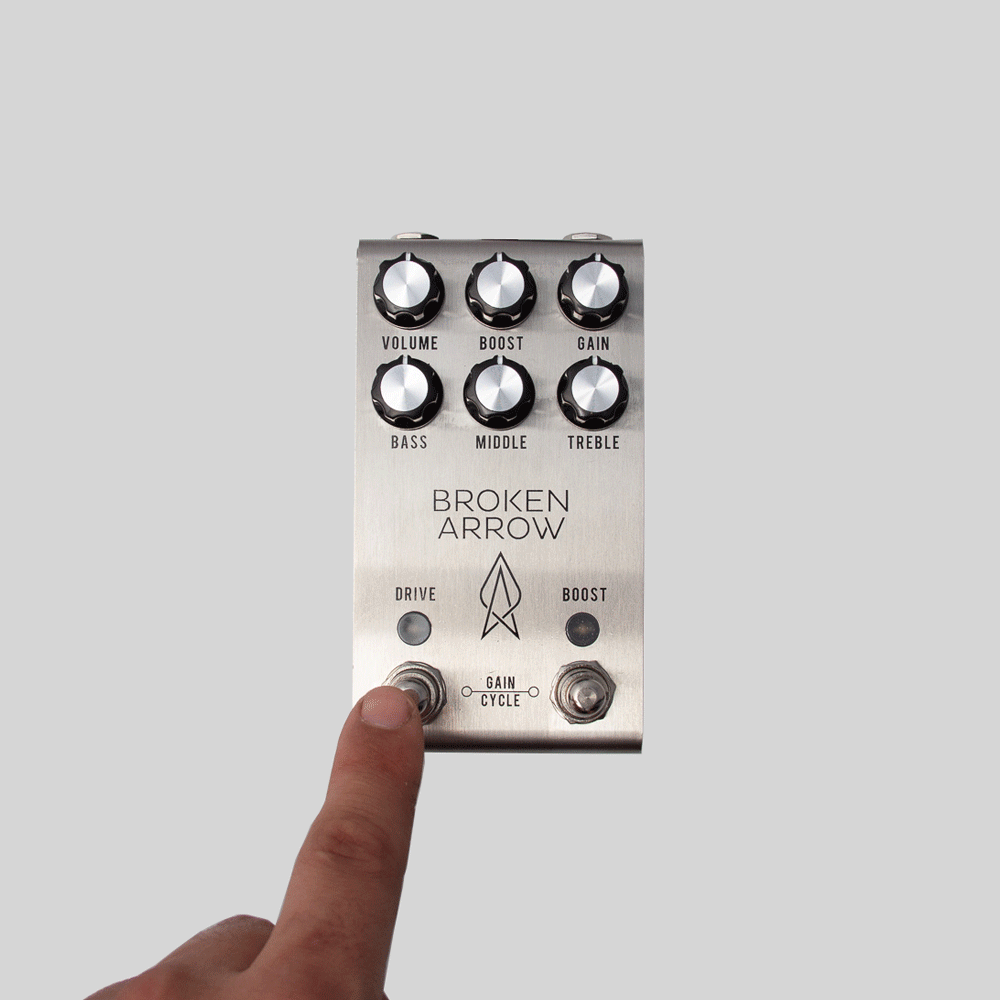

클리핑 프리셋을 선택하기 위해서, Drive 풋 스위치를 1초이상 누르고 있으면 클리핑 프로그램 모드로 진입합니다. 프로그램 모드로 진입하면 Drive LED 가 깜빡입니다. 이상태에서 Drive 풋스위치를 밟으면 클리핑 프리셋이 선택이되며, 각각의 다른 프리셋 사운드를 들을수 있습니다. 클리핑 프로그램 모드로 진입하면 드라이브 서킷이 활성화 됩니다. 원하는 클리핑 프리셋을 ( 사운드 ) 찾으면, Drive 풋 스위치를 1초이상 누릅니다. 클리핑 프로그램 모드에서 나오게 됩니다.

Note: 클리핑 프로그램 모드에서 빠져 나오면, 기존에 선택된 클리핑 프리셋은 EEP ROM 에 저장이 되며, 기본 클리핑 세팅 값으로 설정됩니다.


Preset 1 – GREEN: 클레식 스크리머 사운드. 두 개의 대칭형 실리콘 다이오드는Tube Screamer로 대표되는 클래식 오버드라이브 드라이브 사운드를 만듭니다.

Preset 2 – MAGENTA: 비태칭 클리핑. 3개의 비대칭 실리콘 다이오드는 기타 시그널의 고음역과 저음역 부분을 각각 다르게 클리핑하여 보다 복잡하고 흥미로운 톤을 만듭니다, 격렬한 리듬파트를 연주할때 적합한 사운드입니다.



Preset 3 – BLUE: 대칭 클리핑. 4개의 대칭형 실리콘 다이오드가 기타 파형의 고음부와 저음부를 고르게 클리핑하여 보다 집중되고 다이렉트한 사운드를 출력합니다. 이러한 방식의 오버드라이브 페달은 Timmy 입니다.



Preset 4 – AMBER: 빈티지 마샬. 두개의 RED LED 는 기타 시그널의 고음과 저음부를 고르게 대칭적으로 클리핑합니다. LED 는 보다높은 헤드룸을 허용하며, 기타 톤은 빈티지 마샬처럼 좀더 개방적이고 좀더 덜 컴프레스됩니다.



클리핑 다이오드의 교체는 오버드라이브의 사운드를 바꾸는 근본적으로 바꿀수 있는 좋은 방법이며, 연주자가 느끼는 변화는 음색의 실제 변화보다 음량의 변화와 더 관련이 있다고 느끼는 경우가 많습니다.

BROKEN ARROW 가 디자인 될때, 오버드라이브 색션에 좀더 많은 음색의 유연성을 제공하였으며, 가장 중요하게 그 유연성을 무대에서 사용이 가능하게 하고 싶었습니다. 그 목적으로 인해, 클리핑 다이오드를 바꿀때 다양한 클리핑 다이오드가 선택되는것처럼, 페달로부터 출력되는 레벨을 일치시키는 회로를 포함 시켰습니다. 그결과로, 사용자는 4가지 클리핑 모드를 선택할수 있으며, 볼륨 레벨은 일정하게 유지됩니다.

GAIN CYCLE



BROKEN ARROW 페달의 가장 흥미로운 점은 “GAIN CYCLE”  이라고 불리우는 새로운 기능입니다. GAIN CYCLE은 최대 게인 설정과 게인양을 4개의 동등한 부분으로 나누는 게인 노브 세팅을 담당합니다. 예를들어, 게인 노브가 최대치 ( 100% ) 로 설정되었을때, 두개의 풋 스위치를 동시에 누를때마다 페달의 게인이 100% 도달할때까지 25% 씩 증가합니다. 게인이 100% 도달 이후에는 다시 25%에서 시작합니다.


Here’s a perfect use case! GAIN CYCLE 의 목적은 기타리스트들이 연주도중 보다 쉽게 게인의 양을 조절 하는데 목적이 있습니다.

100% 게인 컨트롤이 100% 세팅되어 있을때

Verse 1 – Gain cycle set at 25% – 브레이크 업 사운드에서 살짝 오버드라이브 된 톤

Press GAIN CYCLE

Chorus  – Gain cycle set at 50% – 뚜렷한 오버드라이브 톤.

Press GAIN CYCLE

Bridge – Gain cycle set at 75% – 헤비 오버드라이브 톤.

Press GAIN CYCLE

Solo – Gain cycle set at 100% – 강하게 세츄레이트된 오버드라이브 톤!

TIP: BOOST 노브를 추가하면 좀더 강한 오버드라이브 사운드와 서스테인을 얻을수 있습니다.

GAIN CYCLE #4 (100%) 세팅은 게인 노브가 세팅된 만큼의 게인을 얻을수 있습니다. BROKEN ARROW 의 게인 노브를 각 GAIN CYCLE 의 최대값의 백분율 최대치 게인양으로 생각 하십시요.

Drive LED 의 밝기는 선택된 게인양의 퍼센트에 따라 변화 합니다. 높은 퍼센트일수록 LED 가 더 밝아 집니다.

GAIN CYCLE #1 – DIM LED – 25% of GAIN knob value.
GAIN CYCLE #2 – BRIGHTER LED – 50% of GAIN knob value.
GAIN CYCLE #3 – BRIGHT LED – 75% of GAIN knob value.
GAIN CYCLE #4 – VERY BRIGHT LED – 100% of GAIN knob value.

매번 GAIN CYCLE 이 선택될때마다, 세팅값은 EEPROM 에 저장이됩니다.

3-BAND ACTIVE EQ



BROKEN ARROW는스튜디오 그레이드의3 밴드 액티브 EQ 를 장착하고 있습니다. 전설적인 Baxandall EQ 를 기반으로한3 밴드 EQ 는 무한한 톤메이킹의 유연성을 제공합니다.

EQUALIZER CIRCUIT FEATURES:



넓은 대역폭을 가진 스튜디오 그레이드의 EQ, 12시 방향 플랫 리스폰스
+/- 12dB Boost/Cut per control
Center Detents on the pots that make it easier to get back to a neutral or flat response. 중립위치로의 쉬운 복귀를 위한 센터


VOLUME
오버드라이브 서킷을 위한 마스터 볼륨기능을 합니다.

BOOST
부스트 스위치가 작동될때, 세팅된 양을 부스트 합니다.

GAIN
오버드라이브 서킷을 위한 최대 게인양 을 세팅.

BASS
The 12:00 position is totally flat with +/-12dB boost/cut on either side of center.

MIDDLE
12시 방향은 완전하게 플랫 이며, 각각 +/-12dB 와 boost/cut. 센터는 약 660hz.

TREBLE
12시 방향은 완전하게 플랫 이며, 각각 +/-12dB 와 boost/cut.

TECHNICAL SPECS

  • Input Impedance: 1M

  • Output Impedance: 100k

  • Power Supply: DC

  • Voltage Input: 9V MAX

  • Polarity: Center Negative

  • Max. Current Consumption: 100mA

  • Dimensions: 2.7” x 4.875″

  • Weight: 2 lbs
