투명한 오버드라이브 GOLDEN BOY



Golden Boy 는 기타리스트  Joey Landreth 와 드라이브 톤 메이킹의 아이디어를 함께 작업한 오버드라이브 페달로, 현존하는 오버드라이브 페달 중에 다양한 기능과 함께 가장 투명한드라이브 사운드를 자랑합니다.

풍부한 배음과 보다 넓은 헤드룸, Golden Boy 는 투명한 오버드라이브 사운드의 개념을 재정립하며, 기존의 오버드라이브 페달에는 없었던 최신의 기능들을 탑재하고 있습니다.

"The bluesbreaker 의 회로는 내가 가장 좋아하는 오버드라이브 서킷입니다. 나는 블루스브레이커의 서킷을 복제한 많은 페달들을 가지고 있으며, Golden Boy 는Brad Jackson의 현대적인 감각을 더해, 블루스 브레이커의 클레식한 감성에 세련된 입체감을 더한 페달입니다. Swiss Army나이프처, 어떤 페달보드도 필수적인 페달입니다. " - Joey Landreth

GOLDEN BOY 는 4개의 클리핑 옵션을 위한  프리셋을 탑재한 상당히 유연하고 다재다능한 페달입니다. 게인양의 조절이 가능한 GAIN CYCLE,  기타 사운드의 극대화를 위한 3 밴드 액티브 EQ, PRISM 프리앰프 페달의 MOSFET 부스트 서킷이 장착 되었습니다.




BOOST OVERVIEW



부스트 서킷은 드라이브 서킷과 독립적으로 사용이 가능한 트루 바이패스 루프입니다.  boost circuit in the GOLDEN BOY 의 부스트 서킷은 PRISM 의 AMP MODE 에서 사용된 MOSFET 회로를 기반으로 제작되었습니다. 단순하게 BOOST 스위치를 on/off 시켜서 사용합니다


시중에 출시되어 판매되고있는 다른 오버드라이브 페달들과GOLDEN BOY의 차이점은 4개의 프리셋의 저장이 가능한 점 입니다. 각각의 프리셋은 EQ가 오버드라이브 회로와 상호 작용하는 방식을 약간씩 다르게 설계해 보다 다양한 부스트 사운드를 만들수 있게 합니다.


Preset 1 – YELLOW LED: 밝은 부스트. 얇은 부스트 사운드를 만들거나, 두터운 사운드의 오버드라이브를 부스팅할때 유용합니다.


Preset 2 – GREEN LED: 미드 부스트. YELLOW 부스트 보다는 얇지 않으며, 미드레인지 부스트에 저음을 더한 사운드입니다.


Preset 3 – AQUA LED: GOLDEN BOY  부스트. GOLDEN BOY  자체의 오버드라이브 에 최적화된 부스트입니다.


Preset 4 – BLUE LED: 풀레인지 부스트. 착색감이 없는 순수한 풀 레인지 부스트입니다.

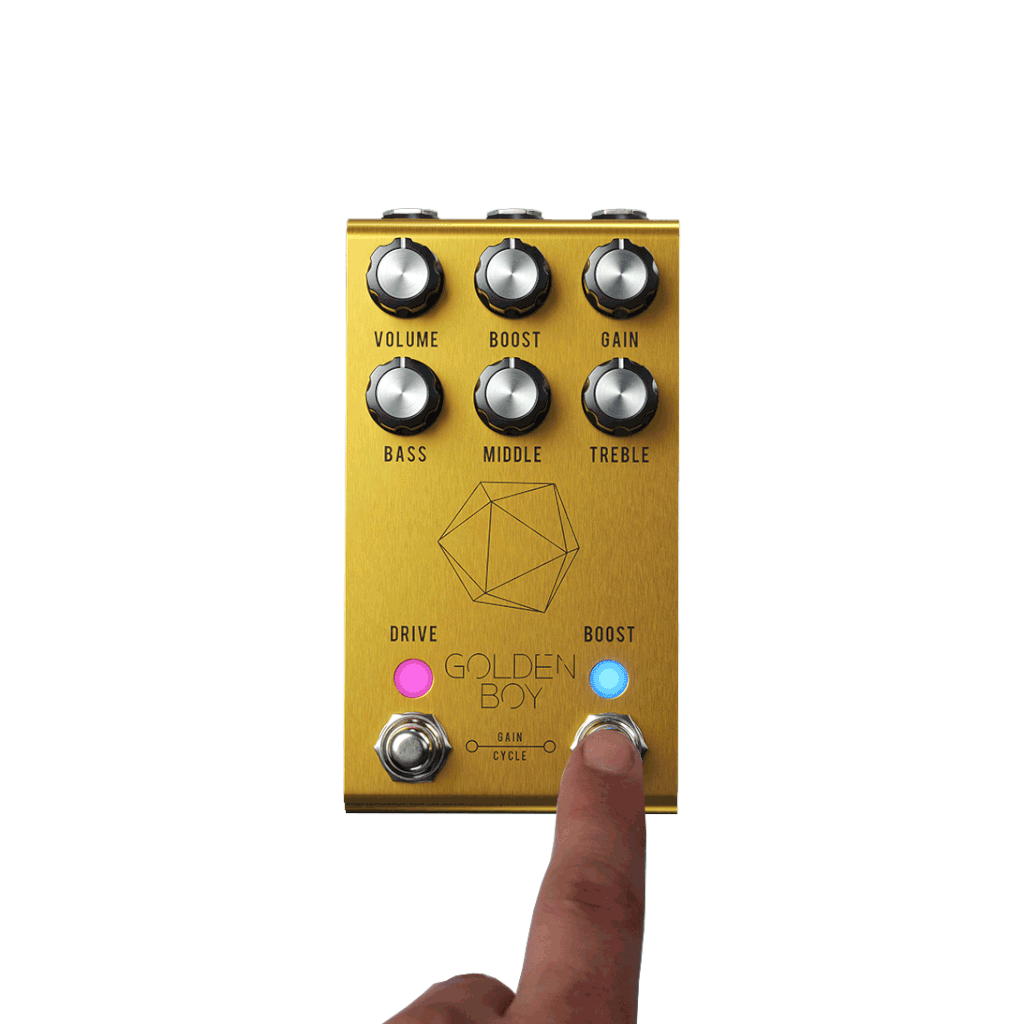

부스트 프리셋을 선택하기 위해서는, 부스트 스위치를 1 초이상 누르고 있으면 부스트 프로그램 모드로 진입합니다.
부스트 프로그램 모드에서는, 부스트 LED 가 깜빡이며 부스트 프로그램 모드로의 진입을 알려줍니다. 이후 빠르게 부스트 스위치를 누르면, 부스트 서킷이 활성화 되며, 각각의 부스트 프리셋이 선택이됩니다. 원하는 부스트 모드를 선택하고 부스트 스위치를 1초이상 누르면 프로그램 모드에서 빠져 나옵니다.


EASTER EGG!  (개발자가 숨겨놓은 메세지나 기능)  GOLDEN BOY에는 개발자가 숨겨놓은 기능이 있습니다. 부스트 서킷은 많은 오버드라이브 부스트 서킷에 사용되는MOSFET 트랜 지스터를 기반으로 합니다. 하지만 이 회로에는 단점이 있습니다. 몇몇의 인기있는 MOSFET 부스트 서킷은 부스트 노브를 돌릴때 매우 두드러진 딱딱한 소리를 냅니다. Jackson Audio 는 이 부분을 개선했으며, 부스트 노브를 돌릴때 완벽하게 조용합니다. 하지만 이분에 대한 유일한 단점은 최대 게인 설정시 약 5% 정도의 게인양을 잃는 것입니다. 그렇지만 대부분의 연주자들에게 이부분은 문제가 되지 않을것입니다.

단순하게 다른점을 듣고싶다면, 내장된 점퍼를 이용하여 100% 게인의 MOSFET 부스트로 변경할수 있습니다.

STND BOOST – Jackson Audio 의 MOSFET 부스트. 잡음 없이 동일한 사운드
ALT BOOST – MOSFET 부스트의 수정된 버젼. 동일한 사운드, 약간 많은 게인, 노브 회전시 딱딱거리는 소리가 납니다.

OVERDRIVE OVERVIEW



Golden Boy 는 Bluesbreaker/King of Tone circuit 을 기반으로 제작되었습니다. 그 결과로 매우 열려있고, 컴프레싱되지 않은 맑은 드라이브 사운드를 만들어 줍니다. 존 메이어의 오버드라이브 톤을 생각해 보십시요. Golden Boy 는 기타 본연의 사운드를 왜곡하지 않고 투명한 오버드라이브 사운드를 만들어 줍니다.


Golden Boy 페달이 블루스 브레이커류의 서킷과 다른점은,  보다 많은 게인을 설정할수 있으며, 각각 다른 게인양의 풋 스위치를 이용한 프리셋의 변경으로 즉시 바꿔서 사용할수 있는 점 입니다.




CLIPPING DIODE PRESETS



GOLDEN BOY 는 오버드라이브 클리핑과 폭넓은 톤의 변화가 있는 4 가지의 각각 다른 클리핑 다이오우드 모드를 지원합니다.

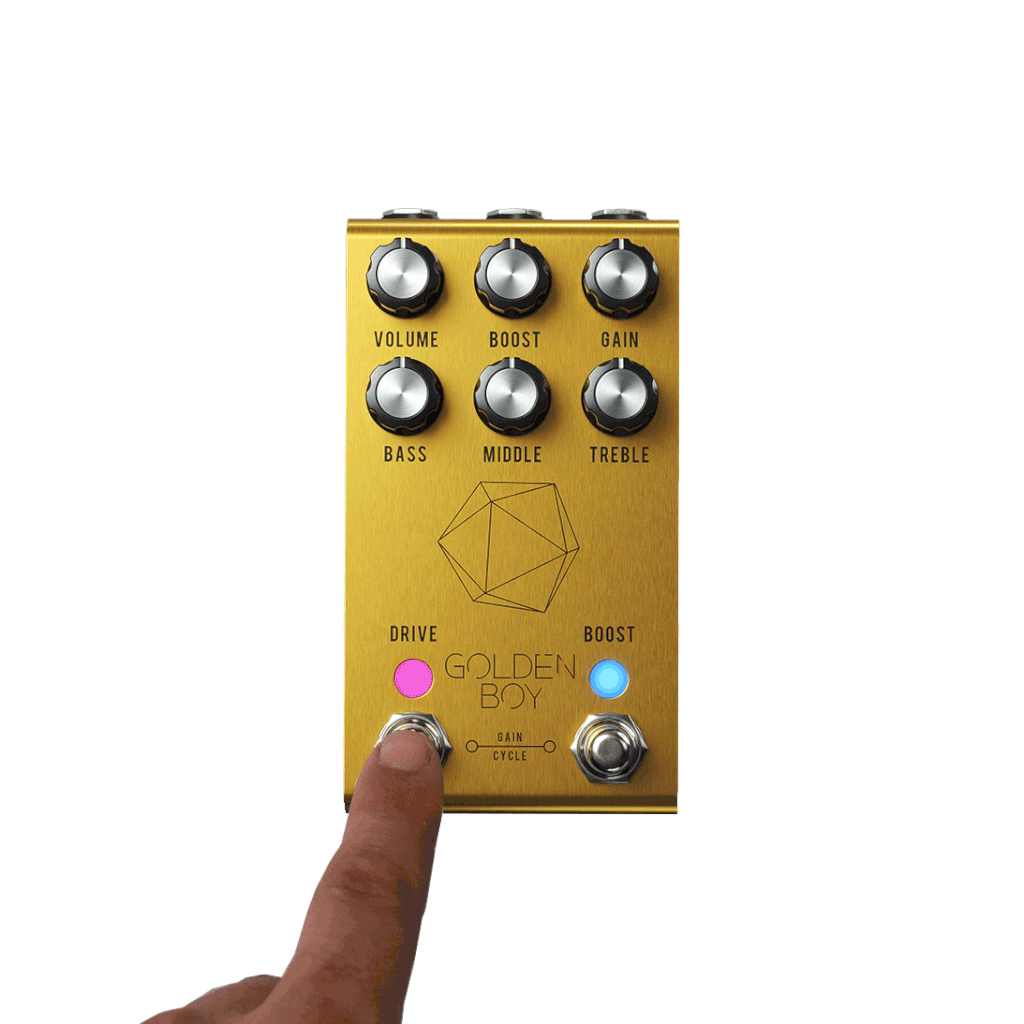

클리핑 프리셋을 선택하기 위해서Drive 스위치를 1 초이상 누르고 있으면Drive LED 가 깜빡이며 클리핑 프로그램 모드가 활성화 됩니다. 이후 풋 스위치를 밟아 프리셋을 변경하며, 원하는 프리셋을 사용하기 위해서 Drive 스위치를 1초이상 누르면 원하는 프리셋이 선택됩니다.


Preset 1 – 그린: 클레식 스크리머. 두개의 대칭된 실리콘 다이오우드를 사용해 클레식하고 컴프감이 가미된 전형적인 튜브 스크리머 오버드라이브사운드를 만들어 줍니다.


Preset 2 – 마그네타: 비대칭 클리핑 오버드라이브 사운드. 3개의 비대칭 실리콘 다이오우드의 사용으로 기타 파형의 상단과 하단을 클리핑 해 보다 공격적인 오버드라이브 사운드를 만들어 줍니다.


Preset 3 – 블루: 대칭된 클리핑 오버드라이브 사운드. 4개의 대칭된실리콘 다이오우드의 사용으로 기타 파형의 상단과 하단을 균등하게 클리핑해 보다 직선적인 오버드라이브 사운드를 만들어 줍니다. Timmy 와 the King of Tone 페달이 이러한 방식의 오버드라이브 사운드 입니다


Preset 4 – 앰버: 빈티지 먀샬 오버드라이브 사운드. 두개의 RED LED 의 사용으로 기타 파형의 상단과 하단을 균등하게 클리핑해, 보다 넓은 헤드룸과 컴프감이 적은 빈티지 마샬 사운드를 만들어 줍니다.


GAIN CYCLE



GOLDEN BOY의 가장 흥미로운 기능은, “GAIN CYCLE”  이라고 불리우는 새로운 기능입니다. GAIN CYCLE은 최대 게인 설정과 게인양을 4개의 동등한 부분으로 나누는 게인 노브 세팅을 담당합니다. 예를들어, 게인 노브가 최대치 ( 100% ) 로 설정되었을때, 두개의 풋 스위치를 동시에 누를때마다 페달의 게인이 100% 도달할때까지 25% 씩 증가합니다. 게인이 100% 도달 이후에는 다시 25%에서 시작합니다.

GAIN CYCLE 의 목적은 기타리스트들이 연주도중 보다 쉽게 게인의 양을 조절 하는데 목적이 있습니다

100% 게인 컨트롤이 100% 세팅되어 있을때
Verse 1 – Gain cycle set at 25% – 브레이크 업 사운드에서 살짝 오버드라이브 된 톤
Press GAIN CYCLE

Chorus  – Gain cycle set at 50% – 뚜렷한 오버드라이브 톤.
Press GAIN CYCLE

Bridge – Gain cycle set at 75% – 헤비 오버드라이브 톤.
Press GAIN CYCLE

Solo – Gain cycle set at 100% – 강하게 세츄레이트된 오버드라이브 톤!

TIP: BOOST 노브를 추가하면 좀더 강한 오버드라이브 사운드와 서스테인을 얻을수 있습니다.

GAIN CYCLE #4 (100%) 세팅은 게인 노브가 세팅된 만큼의 게인을 얻을수 있습니다. BROKEN ARROW 의 게인 노브를 각 GAIN CYCLE 의 최대값의 백분율 최대치 게인양으로 생각 하십시요.
Drive LED 의 밝기는 선택된 게인양의 퍼센트에 따라 변화 합니다. 높은 퍼센트일수록 LED 가 더 밝아 집니다.

GAIN CYCLE #1 – DIM LED – 25% of GAIN knob value.
GAIN CYCLE #2 – BRIGHTER LED – 50% of GAIN knob value.
GAIN CYCLE #3 – BRIGHT LED – 75% of GAIN knob value.
GAIN CYCLE #4 – VERY BRIGHT LED – 100% of GAIN knob value.




3-BAND ACTIVE EQ



BROKEN ARROW는스튜디오 그레이드의3 밴드 액티브 EQ 를 장착하고 있습니다. 전설적인 Baxandall EQ 를 기반으로한3 밴드 EQ 는 무한한 톤메이킹의 유연성을 제공합니다.




EQUALIZER CIRCUIT FEATURES:



넓은 대역폭을 가진 스튜디오 그레이드의 EQ, 12시 방향 플랫 리스폰스
+/- 12dB Boost/Cut per control
Center Detents on the pots that make it easier to get back to a neutral or flat response. 중립위치로의 쉬운 복귀를 위한 센터


케이블 정보: GoldenBoy에서 MIDI 기능을 이용하기 위해서 MIDI (DIN-5) 컨넥터를 TRS 케이블로 전환하는 케이블이 필요합니다.
https://www.disasterareaamps.com/shop/mj-5p-cable
Golden Boy가 TRS (Tip, Ring, and Sleeve) 컨넥터의 Ring연결을 통해 미디 신호를 수신한다는 점을 참고하시기 바랍니다.

MIDI CHANNEL



기본적으로, Golden Boy는 MIDI  채널 1이  선택된 상태로 출고됩니다. DRIVE 스위치를 누른 상태에서 전원을 연결하면 채널 변경이 가능하며, Boost 스위치를 눌러 원하는 채널을 선택할 수 있습니다.

DRIVE 스위치를 누르고 있으면 BOOST LED 가 깜빡이며 선택된 미디 채널을 보여줍니다. 예를 들어 7 번 깜빡이면 = 미디채널 7. LED 가 깜빡인 후에는 약 2 초간의 공백이 있으므로, LED 종료시점을 확인할 수 있습니다.  LED 는 풋스위치를 누르고 있는 동안 깜빡입니다. 원하는 MIDI 채널을 선택하고LED 의 깜빡임 횟수로 원하는 채널이 선택 되었는지 확인한 후  두개의 풋 스위치를 놓으면 선택된 미디 채널이 내부 마이크로 프로세서의 EEPROM 에 저장이 되며 리부팅 됩니다.




MIDI DETAILS



Golden Boy 의 새로운 미디 기능의 조정은 프로그램 체인지와 컨트롤 체인지의 조합으로 이루어 집니다. 아래 리스트는 MIDI 기능을 통해 조정이 가능한 Bloom의 기능들이며, 어떻게 조정하는지의 방법들입니다.


CC #1 – DRIVE ON/OFF (value of 127 = ON /value of 0 = OFF)


CC #2 – BOOST ON/OFF (value of 127 = ON /value of 0 = OFF)


CC #3 – CLIPPING DIODES
  (value of 1 = 2x SYMETRICAL DIODES)
  (value of 2 = 3x ASYMETRICAL DIODES)
  (value of 3 = 4x SYMETRICAL DIODES)
  (value of 4 = 2x SYMETRICAL RED LED's)

CC #4 – GAIN CYCLE
  (value of 1 = 25% GAIN)
  (value of 2 = 50% GAIN)
  (value of 3 = 75% GAIN)
  (value of 4 = 100% GAIN)

CC #5 – BOOST EQ
  (value of 1 = BRIGHT BOOST)
  (value of 2 = MID BOOST)
  (value of 3 = TAILORED BOOST)
  (value of 4 = FULL BOOST)

VOLUME
오버드라이브 서킷의 마스터 볼륨 기능.


BOOST
부스팅의 양을 조절.


GAIN
오버 드라이브 채널의 게인양을 조절.



BASS
12:00 방향이 완전하게 플랫 +/- 12dB 부스트 / 컷


MIDDLE
12:00 방향이 완전하게 플랫 +/- 12dB 부스트 / 컷. 미들영역 주파수 대역 660hz.


TREBLE
12:00 방향이 완전하게 플랫 +/- 12dB 부스트 / 컷

TECHNICAL SPECS


•    Input Impedance: 1M
•    Output Impedance: 100k
•    Power Supply: DC
•    Voltage Input: 9V MAX
•    Polarity: Center Negative
•    Max. Current Consumption: 100mA
•    Dimensions: 2.7” x 4.875″
